مجموعه ژنراتور 500 کیلووات

ژنراتور 500 کیلوواتی ست شرکت Kecheng ساخت کشور چین است. هسته این واحد از موتور چونگ کینگ کامینز و لیل استفاده می کند ژنراتور بدون جاروبک Semir، همراه با سیستم کنترل خود راه اندازی، دستیابی به قابلیت اطمینان بالا و سریع پاسخ منبع تغذیه به طور خودکار در عرض 15 ثانیه پس از قطع منبع تغذیه اصلی شروع می شود و قدرت آماده به کار تا 500 کیلو وات است. این محصول طراحی یکپارچه کانتینری، ساختار فشرده، آسان برای جابجایی و نصب و مطابق با استانداردهای ملی و بین المللی مربوطه می باشد. مصرف سوخت پایینی دارد عملکرد و عملکرد پایدار، آن را به ویژه برای مکان هایی با نیازهای بسیار بالا مناسب می کند تداوم منبع تغذیه، مانند بیمارستان ها، مراکز داده، پارک های صنعتی و پشتیبانی رویدادهای بزرگ.

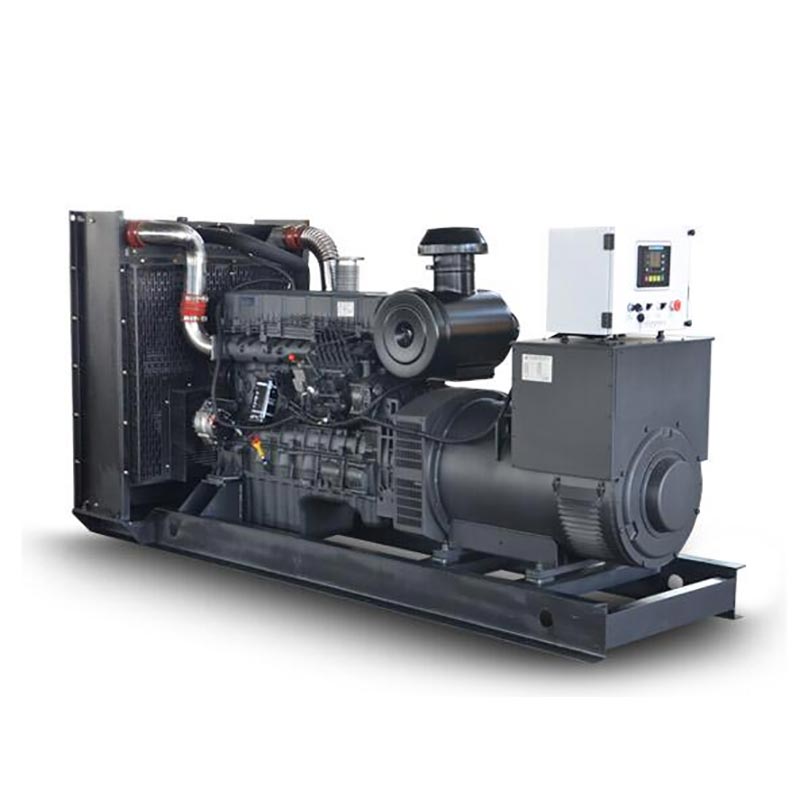

نقشه ظاهری مجموعه ژنراتور 500 کیلوواتی Kecheng

مزیت اصلی

تجزیه و تحلیل عملکرد موتور کامینز

به عنوان هسته قدرت واحد، موتور Chongqing Cummins KTA19-G8 از طرح 6 سیلندر خطی، قطر سیلندر استفاده می کند. × سکته مغزی 159 میلی متر × 159 میلی متر، جابجایی 18.9 لیتر، و دستیابی به توان خروجی ذخیره 575 کیلووات از طریق خنک کننده داخلی توربوشارژ تکنولوژی سیستم تزریق مستقیم سوخت PT آن در ترکیب با گاورنر الکترونیکی باعث کاهش سوخت می شود مصرف تا 206g/kw·h (75% بار)، که 8% کمتر از مدل های مشابه است. طراحی از بلوک سیلندر چدن آلیاژی با استحکام بالا و میل لنگ فولادی آهنگری یکپارچه تضمین می کند که تعمیرات اساسی فاصله زمانی بیش از 20000 ساعت است و برای محدوده دمایی گسترده ای از -20 تا 40 درجه سانتیگراد مناسب است.

نکات برجسته فنی ژنراتورهای Leroy Somer

ژنراتور بدون جاروبک Lillesemma (کلاس حفاظت IP23، کلاس عایق H) تنظیم خودکار ولتاژ AVR را تصویب می کند سیستم، نرخ تنظیم ولتاژ حالت ثابت ≤±1٪، زمان بازیابی ولتاژ گذرا < 3 ثانیه، برای اطمینان از ایمن بهره برداری از بارهای حساس مانند تجهیزات پزشکی و ابزار دقیق. ژنراتور مجهز به یک سیستم تحریک آهنربای دائم PMG، که خروجی پایدار را حتی در هنگام نوسانات شبکه برق حفظ می کند. را ضریب هارمونیک تلفن THF کمتر از 2٪ است، الزامات سختگیرانه برای کیفیت توان را برآورده می کند ایستگاه های پایه ارتباطی و غیره

سیستم خود راه اندازی هوشمند

مجموعه دیزل ژنراتور 500 کیلوواتی مجهز به سیستم کنترل عددی کریستال مایع چینی LCD است که از ATS پشتیبانی می کند. سوئیچینگ منبع تغذیه دوگانه، و ویژگی های تشخیص ولتاژ شبکه (زمان پاسخ < 0.5 ثانیه)، سه بار منطق امتحان مجدد راه اندازی و خود تشخیصی خطاها. سیستم راه اندازی 24 ولت DC، در ترکیب با ژاکت آب بخاری، به میزان موفقیت اولیه 99٪ در محیطی 15- درجه سانتیگراد دست می یابد. ماژول نظارت از راه دور می تواند 16 عدد را آپلود کند. پارامترهای عملیاتی مانند ولتاژ، فرکانس و فشار روغن در زمان واقعی و پشتیبانی از دسترسی به داده ها بین برنامه موبایل و کامپیوتر.

پارامتر فنی

ویژگی های ژنراتور

نکات برجسته طراحی سازه

• طرح مدولار: موتور، ژنراتور و سیستم کنترل به طور انعطاف پذیر از طریق پدهای ضربه گیر به کاهش انتقال ارتعاش (دامنه ≤0.3 میلی متر) و افزایش طول عمر تجهیزات.

- بهینه سازی کم صدا: با استفاده از پوشش عایق صدا دو لایه (لایه داخلی پنبه جاذب صدا + لایه بیرونی ورق فولادی)، همراه با صدا خفه کن کامپوزیت امپدانس، نویز را می توان تا 75 دسی بل کاهش داد. ماژول جعبه عایق صدا به عنوان یک گزینه مورد نیاز است).

-راحتی در تعمیر و نگهداری: فیلتر روغن موتور، فیلتر سوخت و سایر قسمت های آسیب پذیر به صورت مرکزی چیده شده اند. تعمیر و نگهداری روزانه نیازی به جداسازی قطعات جانبی ندارد و 50 درصد در زمان تعمیر و نگهداری صرفه جویی می کند.

سازگاری با محیط

واحد تست قالب GB/T 2423.16 (درجه ≤2) و تست مقاومت لرزه ای (شتاب افقی 0.2 گرم) را گذرانده است. و می تواند برای مدت طولانی در محیطی با ارتفاع ≤1000 متر و رطوبت نسبی ≤90% (نه تراکم). سیستم سوخت با دیزل 0# (تابستان) و -10# دیزل (زمستان) سازگار است و مجهز به جداکننده نفت و آب (با دقت فیلتراسیون 10μm) برای اطمینان از قابلیت اطمینان در مناطق با سوخت سولفور بالا محتوا

روش استفاده

بررسی فرآیند قبل از راه اندازی

• سیستم سوخت: بررسی کنید که سطح سوخت در باک سوخت ≥30 باشد، دریچه سوخت را باز کنید و تمام هوای موجود در باک را خارج کنید. خط لوله (پمپ بنزین را با دست فشار دهید تا مقاومت افزایش یابد). - سیستم الکتریکی: ولتاژ باتری ≥24V، پانل کنترل وضعیت "آماده به کار" را نشان می دهد و دکمه توقف اضطراری تنظیم مجدد می شود. - بازرسی مکانیکی: سطح روغن باید بین علامت H/L روی میله اندازه گیری باشد، سطح مایع خنک کننده باید به دو سوم انبساط برسد. مخزن، و کشش تسمه فن باید به گونه ای باشد که انحراف فشار 10-15 میلی متر باشد.

مراحل عملیات راه اندازی

• حالت خودکار: دستگیره پانل کنترل را روی "Automatic" بچرخانید و سیستم وارد مانیتورینگ برق شبکه می شود. دولت هنگامی که برق اصلی قطع شود (زمان کلیدزنی ATS پس از موفقیت آمیز بودن) به طور خودکار شروع به کار می کند راه اندازی کمتر از 10 ثانیه است).

- حالت دستی: دکمه "شروع" را به مدت 3 ثانیه فشار داده و نگه دارید. هنگامی که سرعت به 1500rpm و ولتاژ افزایش می یابد تثبیت می کند، قطع کننده مدار خروجی را ببندید (به فرکانس متر که 50±0.5 هرتز را نشان می دهد توجه کنید).

- الزامات بارگذاری: پس از استارت به مدت 3 دقیقه در حالت بیکار (فشار روغن ≥0.3MPa)، به تدریج بار را افزایش دهید تا 50% و پس از 10 دقیقه اجرا می توان آن را تا بار کامل افزایش داد.

مشخصات عملیات خاموش کردن

• خاموشی معمولی: ابتدا بار را بردارید، موتور را به مدت 5 دقیقه در حالت آزاد بگذارید (برای جلوگیری از توربوشارژر گرمای بیش از حد)، دکمه "توقف" را فشار دهید و پس از کاهش سرعت به 0، شیر سوخت را ببندید.

- توقف اضطراری: هنگامی که فشار روغن کمتر از 0.2 مگاپاسکال است، دمای آب بیشتر از 105 درجه سانتیگراد یا غیر طبیعی است. سر و صدا ایجاد می شود، بلافاصله دکمه قرمز توقف اضطراری را فشار دهید. پس از حادثه، عیب باید قبل از آن بررسی شود راه اندازی مجدد

- خاموشی طولانی مدت: هفته ای یک بار (به مدت 30 دقیقه) راه اندازی کنید، الکترولیت باتری را هر ماه تعویض کنید (اگر رطوبت محیط بیش از 75 درصد است و مواد نگهدارنده را به مخزن سوخت اضافه کنید.

موارد احتیاط

الزامات زیست محیطی

• محل نصب: فاصله بین دستگاه و دیوار نباید کمتر از 1.5 متر و مساحت هوا باشد. ورودی نباید کمتر از 2.5㎡ باشد تا از گردش هوای سرد اطمینان حاصل شود (3m³/min حجم هوا برای هر کیلو وات مورد نیاز است. قدرت).

- الزامات انتشار: لوله اگزوز باید مجهز به کلاهک باران باشد. شیب بخش افقی نباید کمتر از 3 درجه باشد. خروجی باید از ورودی هوا (فاصله بیش از 5 متر) دور باشد جلوگیری از برگشت گاز خروجی

- مقررات حفاظت در برابر آتش: اتاق کامپیوتر مجهز به 2 کپسول آتش نشانی پودر خشک 8 کیلوگرمی است. فاصله بین مخزن روغن و واحد باید بیش از 1 متر باشد. زمین باید برای جلوگیری از نشت روغن درمان شود (اینطور است توصیه می شود از پوشش رزین اپوکسی استفاده کنید).

چرخه تعمیر و نگهداری

هشدار ایمنی

باز کردن گاردریل در حین کار اکیدا ممنوع است. دمای سطح پوشش انتهایی ژنراتور می تواند به 120 درجه سانتیگراد برسد که مستعد سوختگی است. قبل از تعمیر و نگهداری، قطع کننده مدار اصلی باید جدا شده و یک "Do نه بسته» آویزان شد. زمان تخلیه خازن نباید کمتر از 5 دقیقه باشد. در طول فصل رعد و برق، مقاومت زمین باید ≤4Ω آزمایش شود و ولتاژ کار صاعقه گیر باید روی آن تنظیم شود. 420 ولت (ولتاژ خط).

پرونده کاربردی

مجموعه ژنراتور 500 کیلوواتی Kecheng به پروژه های کلیدی مانند ترمینال خودکار بندر Qingdao (که باید در سال 2023 به بهره برداری رسید) و سیستم تامین برق اضطراری بیمارستان کیلو (در سال 2024 نصب می شود). در طول دوره سهمیه بندی برق تابستانی در ویفانگ در سال 2024، یک شرکت شیمیایی خاص این واحد را برای اطمینان از عملیات مستمر خطوط تولید کلیدی در مجموع 1260 ساعت انرژی را با میانگین زمان تامین می کرد بین خرابی های 480 ساعته. مصرف سوخت 1.2 تن در مقایسه با همان برند قدرت کاهش یافت.
