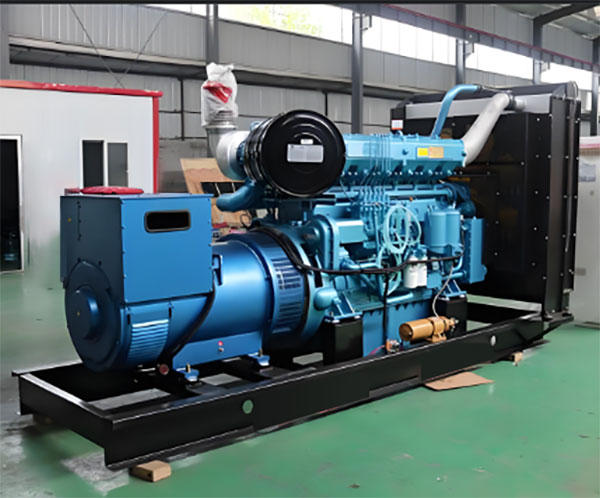

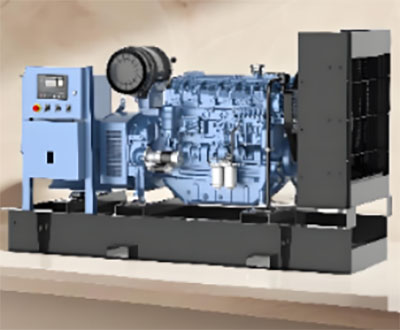

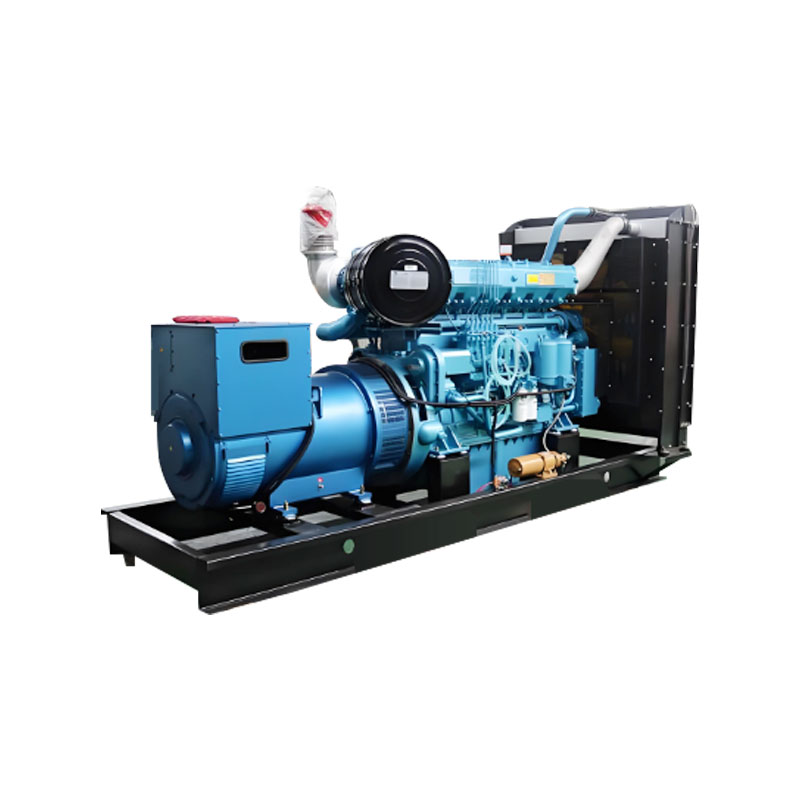

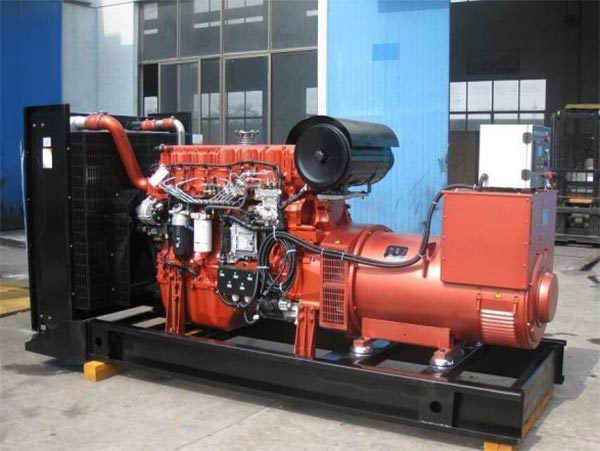

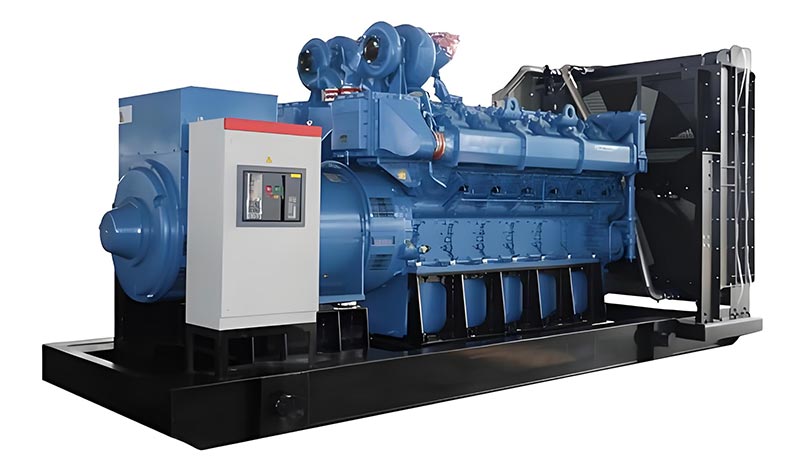

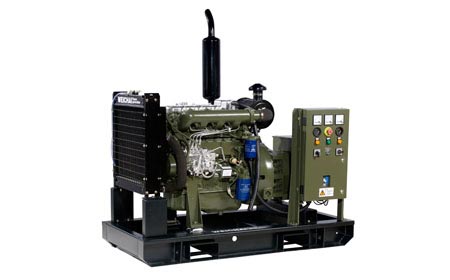

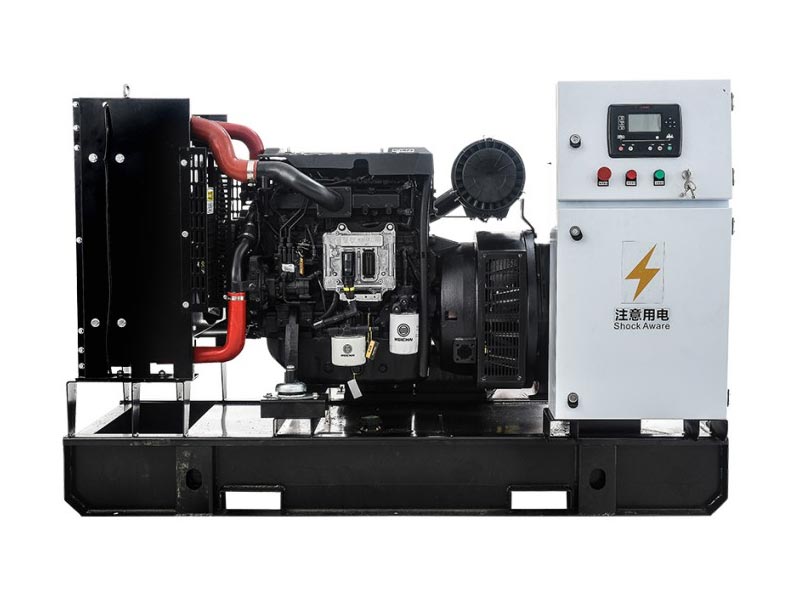

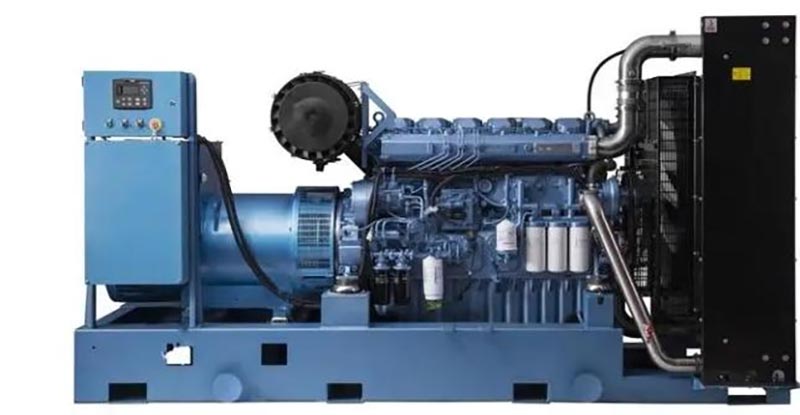

ست دیزل ژنراتور تمام اتوماتیک

مجموعه های دیزلی تمام اتوماتیک ارائه شده توسط Kecheng از چین برای موارد اضطراری مختلف بدون مراقبت مناسب هستند. یا سناریوهای منبع تغذیه پشتیبان. آنها می توانند به طور خودکار هنگامی که برق شهر قطع می شود و نیازی ندارند شروع به کار کنند پرسنل در محل در حال انجام وظیفه باشند. این سری از محصولات محدوده توان 20KW تا 1000KW را پوشش می دهد و می تواند به طور خودکار فرآیندهای کامل مانند راه اندازی منبع تغذیه، خاموش شدن پس از بازیابی برق اصلی و هشدار خطا. را واحد یک سیستم کنترل هوشمند را اتخاذ می کند که به طور موثر از نظارت و بهره برداری و نگهداری از راه دور پشتیبانی می کند کاهش وابستگی به عملیات دستی در محل. این محصول کاملاً از استانداردهای ملی مربوطه پیروی می کند قطعات اصلی برای دو سال یا بیش از 8000 ساعت کیفیت تضمین شده است. خواه منبع تغذیه پشتیبان باشد برای جوامع، منبع تغذیه اضطراری برای ساختمان های تجاری، یا نیازهای برق پشتیبان مراکز داده و کوچک و کارخانه های متوسط، این مجموعه ژنراتور تمام اتوماتیک می تواند پشتیبانی قابل اعتماد و به موقع برق را در شرایط بحرانی ارائه دهد. چند لحظه، اطمینان حاصل شود که لینک های کلیدی مصرف برق قطع نمی شوند.

این مجموعه ژنراتور سه محدوده توان را پوشش می دهد: 20-200 کیلووات (کوچک)، 200-500 کیلووات (متوسط) و 500-1000 کیلووات (متوسط ​​تا بزرگ):

سناریوهای کاربردی (انطباق انحصاری کاملاً خودکار)

1. سناریوهای اضطراری اجتماعی و غیرنظامی (20-200 کیلووات)

• سناریوهای قابل اجرا: جوامع قدیمی (تامین برق اضطراری آسانسور و پمپ آب)، مسکونی جوامع (روشنایی عمومی / شمع شارژ در هنگام قطع برق)، خانه های سالمندان کوچک (پزشکی اولیه تجهیزات/امکانات زندگی)

• مقدار اصلی: به طور خودکار هنگامی که برق اصلی بیش از 15 ثانیه قطع نمی شود، بدون نیاز به برق شروع می شود. برای عملیات دستی، اجتناب از ورود آسانسور و قطع تجهیزات پزشکی برای سالمندان. پشتیبانی می کند "شارژ و دشارژ خودکار" (شارژ شناور خودکار در زمانی که شارژ باتری کم است)، تضمین طولانی مدت آماده به کار بدون نگرانی تعمیر و نگهداری سطح نویز ≤70dB@10 متر است که استانداردهای نویز را برآورده می کند مناطق مسکونی، و هیچ شکایتی از مزاحمت برای ساکنان وجود ندارد.

2. سناریوهای تجاری و مکان خدمات (50-300KW)

• سناریوهای قابل اجرا: سوپرمارکت های زنجیره ای (یخچال های زنجیره ای سرد/سیستم های صندوق پشتیبان)، هتل های ستاره (تهویه مطبوع اتاق / تجهیزات مرکز کنفرانس بین المللی)، کلینیک های اجتماعی (پمپ های تزریق / آزمایش اولیه سازها)

• ارزش اصلی: ATS هوشمند سوئیچینگ بدون ضربه بین "برق اصلی" و "واحد برق" (زمان سوئیچ) را امکان پذیر می کند. ≤0.5 ثانیه)، جلوگیری از فساد مواد غذایی و قطع جلسه به دلیل قطع برق زنجیره سرد. کنترل کننده پشتیبانی از مدیریت مصرف برق در اوج و خارج از پیک (خاموش شدن خودکار در ساعات کم پیک و پشتیبان گیری در طول ساعات اوج مصرف)، سالانه 10 تا 15 درصد در هزینه های برق صرفه جویی می کند. نظارت از راه دور از طریق برنامه تلفن همراه (عملکرد زنگ وضعیت/عیب)، یک نفر می تواند چندین واحد فروشگاه را مدیریت کند.

3. مراکز داده و سناریوهای مالی (200-800KW)

• سناریوهای قابل اجرا: مراکز داده کوچک و متوسط (منبع تغذیه پشتیبان برای خوشه های سرور)، شعب بانک ها (دستگاه‌های خودپرداز/ سیستم‌های تجاری اصلی)، بخش‌های تجاری اوراق بهادار (پایانه‌های بازار/تجهیزات تجاری)

• مقادیر اصلی: کیفیت توان بالا (نرخ اعوجاج ولتاژ ≤2٪، ثبات فرکانس ≤±0.1Hz)، حفاظت از دقت سرورها؛ از "برنامه ریزی خودکار موازی چند ماشینی" پشتیبانی می کند (به عنوان مثال، هنگامی که دو واحد 400 کیلووات به هم متصل می شوند، انحراف متعادل کننده بار ≤5٪ است، نیازهای گسترش را برآورده می کند. میزان دقت خود تشخیصی عیوب ≥98٪ است، اطلاعات هشدار به ترمینال عملیات و تعمیر و نگهداری در زمان واقعی منتقل می شود و زمان خرابی ≤1 است. ساعت

4. مناطق دور افتاده و سناریوهای بدون مراقبت (50-200KW

• سناریوهای قابل اجرا: ایستگاه های پایه ارتباطی در مناطق کوهستانی (منبع تغذیه پشتیبان برای تجهیزات سیگنال)، پست های مرزبانی (نیروی کمکی برای مصارف خانگی و گرمایشی)، دهکده های ماهیگیری جزیره ای (هزینه آب دریا) تجهیزات نمک زدایی و قایق های ماهیگیری)

• مقدار اصلی: از "حالت بدون نظارت" پشتیبانی می کند (بعد از تنظیم آستانه راه اندازی به طور مستقل عمل می کند)، بدون نیاز به پرسنل در محل؛ -25 ℃ شروع پیش گرمایش خودکار در دمای پایین (پیش گرمکن اختیاری)، مناسب برای محیط های دور و خشن؛ بهره برداری و نگهداری از راه دور 4G/WiFi امکان مشاهده بی درنگ سوخت را فراهم می کند مصرف و تولید برق، اجتناب از بازرسی های مکرر در محل.

5. سناریوهای صنعتی و تولیدی کوچک و متوسط ​​(300-1000 کیلووات)

• سناریوهای قابل اجرا: کارخانجات صنایع سبک (تامین برق پشتیبان برای خطوط تولید، مانند نساجی و مواد غذایی پردازش)، کارخانجات قطعات خودرو (منبع برق اضطراری برای ماشین ابزار دقیق)، کوچک و متوسط کارگاه های شیمیایی (منبع تغذیه کمکی برای مخازن واکنش)

• ارزش اصلی: عملکرد مداوم 24 ساعته (زمان عملیات سالانه ≥ 5000 ساعت)، مناسب برای مداوم صنعتی تولید؛ از اتصال با سیستم DCS کارخانه (تنظیم خودکار خروجی بر اساس تولید) پشتیبانی می کند بار) برای صرفه جویی در انرژی و کاهش مصرف؛ حفاظت خودکار اضافه بار (کاهش خودکار بار در عرض 30 ثانیه در 120 درصد بار نامی) برای جلوگیری از آسیب رساندن به واحد و تأثیر بر تولید.

مزایای محصول (رقابت هسته ای کاملاً خودکار)

پارامترهای فنی (محدوده توان کامل: 20-1000 کیلووات)

ویژگی های فنی (طراحی انحصاری تمام اتوماتیک)

1. سیستم کنترل تمام اتوماتیک هوشمند (سری KCPLC)

• توابع اصلی:

① کنترل شروع توقف خودکار: هنگامی که برق اصلی قطع می شود (مدت زمان تشخیص را می توان از 1 تا 10 تنظیم کرد. ثانیه)، به طور خودکار شروع می شود. پس از تثبیت ولتاژ، ATS به منبع تغذیه سوئیچ می شود واحد هنگامی که برق شبکه بازیابی شد (مدت زمان تشخیص: 30-60 ثانیه)، به طور خودکار تخلیه و بسته می شود پایین، و ATS به برق اصلی برمی گردد.

② نظارت خودکار پارامترها: جمع آوری در زمان واقعی بیش از 15 پارامتر مانند ولتاژ، جریان، فرکانس، دمای آب، فشار روغن و مصرف سوخت. هشدار خودکار زمانی که از آستانه فراتر رفت (به عنوان مثال، هنگامی که دمای بالای آب ≥95 درجه سانتیگراد باشد خاموش می شود).

③ بهینه سازی بدون مراقبت: از "آزمون خود شروع منظم" پشتیبانی می کند (به طور خودکار شروع می شود و هر 10 دقیقه اجرا می شود هفته/ماه برای بررسی وضعیت دستگاه)، و شارژ خودکار شناور باتری (شارژر را زمانی که ولتاژ ≤12.0V است).

④ اتصال چند واحدی (متوسط و بزرگ): مدل های 500-1000 کیلووات از 8 واحد به صورت موازی، با بار خودکار پشتیبانی می کنند. توزیع (انحراف ≤5٪). هنگامی که یک واحد از کار می افتد، واحدهای دیگر به طور خودکار بار را دوباره پر می کنند و اطمینان حاصل می کنند بدون قطع برق

2. فناوری سوئیچینگ هوشمند ATS

• مدل پایه (20-200KW): مجهز به ATS الکترومغناطیسی، زمان سوئیچینگ ≤15 ثانیه است و از حالت "اولویت برق شهر"، که آن را برای سناریوهای اضطراری غیرنظامی مناسب می کند.

• مدل هوشمند (200-500KW): ارتقاء به ATS الکترونیکی با عملکرد سوئیچینگ بدون ضربه (نوسان ولتاژ) در هنگام سوئیچینگ ≤5٪، برای جلوگیری از آسیب به تجهیزات تجاری (مانند کمپرسورهای زنجیره سرد) ناشی از هجوم جاری؛

• مدل متصل به شبکه (500-1000KW): استاندارد ATS متصل به شبکه، مطابق با اتصال شبکه GB/T 19939 استاندارد، می تواند با توزیع ولتاژ بالا شبکه کارخانه/مرکز داده مرتبط شود و هیچ اختلالی در شبکه وجود ندارد در حین تعویض

3. بهره برداری و نگهداری از راه دور و همچنین فناوری تشخیص

• روش شبکه سازی: مدل های بین 20 تا 500 کیلووات از شبکه 4G/WiFi پشتیبانی می کنند، در حالی که مدل های 500 تا 1000 کیلووات می توانند از طریق ماهواره (در مناطق دورافتاده بدون سیگنال) متصل شود.

• عملکردهای عملیاتی و نگهداری: از طریق ترمینال APP/PC "Kecheng Electric Power" تحقق یافت: ① راه اندازی از راه دور و توقف (مدیریت مجوز سلسله مراتبی)؛ ② مشاهده بی‌درنگ داده‌های عملیات (تولید برق، سوخت مصرف، کدهای خطا)؛ ③ پرس و جو داده های تاریخی (ذخیره سازی 1 ساله، صادرات به گزارش اکسل). ④ فشار خطا (SMS + APP اطلاع رسانی، از جمله رسیدگی به پیشنهادات؛

• قابلیت تشخیص: مدل های سایز متوسط ​​و بزرگ مجهز به عملکرد «تشخیص از راه دور» هستند. کچنگ مهندسان می توانند از راه دور گزارش های کنترل را برای عیب یابی عیوب (مانند ایرادات انژکتور سوخت، غیرعادی) بخوانند. تحریک)، و 80٪ از خطاها نیازی به تعمیر در محل ندارند.

4. مکانیزم حفاظت خودکار تمام سناریو

• حفاظت اولیه: همه مدل ها به طور استاندارد به اضافه بار مجهز هستند (خاموش شدن به مدت 30 ثانیه با امتیاز 120٪ بار)، دمای آب بالا (خاموش شدن برای ≥95℃)، فشار روغن کم (خاموش برای ≤0.2MPa)، ولتاژ/اضافه ولتاژ (خاموش شدن برای ولتاژ نامی ± 15٪) محافظت می کند.

• حفاظت پیشرفته (متوسط/بزرگ): ویژگی‌های حفاظتی جدید عبارتند از «فرکانس غیرعادی (خاموش شدن در 45-55 هرتز)، نشتی (سقوط هنگام نشتی ≥30 میلی آمپر) و خطای تحریک (تغییر خودکار به تحریک پشتیبان)".

• حفاظت ولتاژ بالا (مدل های متوسط و بزرگ 6 کیلو ولت): حفاظت های جدید مانند "افت عایق ولتاژ بالا". (دزدگیر ≤50MΩ)، اتصال کوتاه (سابق لحظه ای)، و خطای زمین (≤10 Ω هشدار)" اضافه شده است، مطابق با استانداردهای ایمنی برای توزیع ولتاژ بالا

5. سازگاری با محیط زیست و بهینه سازی صرفه جویی در مصرف انرژی

• سازگار با دمای پایین: برای مدل های زیر 20- درجه سانتیگراد، یک "سیستم پیش گرمایش خودکار" (پیش گرم کردن روغن موتور + خنک کننده پیش گرم کردن) را می توان انتخاب کرد. هنگامی که دمای محیط ≤-5℃ باشد، سیستم پیش گرمایش به طور خودکار شروع به کار می کند از نرخ موفقیت راه اندازی ≥99٪ اطمینان حاصل کنید.

• کنترل صرفه جویی در مصرف انرژی: مدل های سایز متوسط ​​و بزرگ از "ارسال برق خودکار در اوج دره" پشتیبانی می کنند. پس از تنظیم در دوره های اوج و دره، دستگاه به طور خودکار خاموش می شود (با برق اصلی تغذیه می شود) در زمان خاموشی ساعت ها (مانند 22:00-6:00) و در ساعات اوج مصرف (مانند 8:00 تا 22:00) در حالت آماده باش باشید و 30 تا 40 درصد در مصرف سوخت صرفه جویی کنید. سالانه.• کنترل اتلاف حرارت خودکار: مدل آب خنک مجهز به اتوماتیک است فن با دمای کنترل شده (زمانی که دمای آب ≥80 درجه سانتیگراد است شروع به کار می کند و زمانی که ≤70 درجه سانتیگراد باشد متوقف می شود)، در حالی که مدل هوا خنک به طور خودکار سرعت فن را برای کاهش مصرف انرژی غیر ضروری تنظیم می کند.

انتخاب قدرت (تطابق صحنه کاملاً خودکار)

1. اساس انتخاب هسته

2. توصیه قدرت برای سناریوهای معمولی)

روش استفاده (کارکرد کاملا اتوماتیک و آسان)

1. راه اندازی اولیه (اول استفاده، در عرض 1 ساعت تکمیل شد)

2. فرآیند را به صورت خودکار اجرا کنید (بدون مداخله دستی)

1. حالت آماده به کار: پس از روشن شدن دستگاه، وارد حالت آماده به کار می شود. کنترل کننده برق شبکه را کنترل می کند (ولتاژ/فرکانس) در زمان واقعی، و باتری به طور خودکار شناور می شود تا شارژ شود.

2. قطع برق: هنگامی که برق اصلی غیرعادی باشد (مانند قطع برق، ولتاژ ≤320 ولت)، کنترل کننده فرمان استارت را فعال می کند → به طور خودکار پیش گرم می شود (در محیطی با دمای پایین) → موتور را روشن می کند → پس از ولتاژ تثبیت می شود (حدود 30 ثانیه) → ATS به منبع تغذیه واحد سوئیچ می شود.

3. بازیابی برق اصلی: برق اصلی به حالت عادی باز می گردد (نظارت مستمر برای 30-60 ثانیه) → کنترل کننده فرمان تخلیه را فعال می کند → دستگاه به مدت 3-5 دقیقه بدون بار کار می کند (خنک کننده) → خاموش شدن خودکار → سوئیچ های ATS بازگشت به برق اصلی

4. رسیدگی به خطا: در صورت بروز ایراد در حین کار (مانند دمای بالای آب)، کنترلر به طور خودکار خاموش می شود ← زنگ هشدار (APP + SMS) ← نمایش کد خطا (برای عیب یابی آسان).

3. مداخله دستی (سناریوهای اضطراری/اشکال‌زدایی)

• خاموش شدن اضطراری: در مواقع اضطراری مانند "نشت شدید روغن" یا "اتصال کوتاه"، دکمه را فشار دهید. دکمه «خاموش اضطراری» روی کنترلر (یا خاموش شدن اضطراری از راه دور از طریق برنامه) و دستگاه فوراً منبع روغن را قطع کرده و خاموش کنید.

• شروع دستی: در حین اشکال زدایی، به حالت دستی کنترلر وارد شوید، دکمه Start را فشار دهید و فرآیند همان شروع خودکار است. بارگیری نیاز به بستن دستی سوئیچ خروجی دارد.

• مشاهده پارامتر: از طریق صفحه نمایش کنترلر یا برنامه، می توانید پارامترهای عملیاتی (قدرت تولید، مصرف سوخت، زمان عملیاتی تجمعی) در زمان واقعی، و صادرات داده ها برای بایگانی هر ماه

4. نظارت بر عملیات (عمدتاً از راه دور، بازرسی منظم)

• نظارت از راه دور: وضعیت واحد (آماده به کار/عملکرد/عیب) را روزانه از طریق برنامه بررسی کنید، داده های تاریخی را مشاهده کنید (مصرف سوخت، سوابق خطا) به صورت هفتگی، و هر گونه هشدار را به سرعت مدیریت کنید.

• بازرسی منظم: بازرسی ماهانه در محل: ① سطح روغن مخزن سوخت (≥1/3). ② سطح مایع خنک کننده (خنک شده با آب مدل ها)؛ ③ پارامترهای کنترل کننده (بدون ناهنجاری). ④ سیم کشی ATS (بدون شل بودن)؛

• تست سالانه: هر سال به صورت دستی "آزمایش خود شروع" (انتخاب شده از رابط تنظیمات کنترلر) را راه اندازی کنید. آن را به مدت 1 ساعت اجرا کنید و بررسی کنید که آیا عملکرد سوئیچینگ و عملکرد حفاظتی طبیعی است یا خیر.

ایمنی و حفاظت (مشخصات تخصصی برای تمام اتوماتیک)

1. ایمنی نصب (هسته سیستم تمام اتوماتیک)

• ایمنی الکتریکی:

① سیم کشی بین کنترلر و ATS باید توسط متخصصان انجام شود تا اطمینان حاصل شود که برق خطوط برق/واحد ایزوله هستند (برای جلوگیری از اتصال کوتاه)، و مقاومت زمین باید ≤4Ω (ولتاژ پایین) باشد. /≤10Ω (ولتاژ بالا).

② ماژول کنترل از راه دور (4G/ماهواره) در یک موقعیت ضد باران نصب شده است، با آنتن بدون مانع (به از سیگنال اطمینان حاصل کنید)، و کابل از سیم محافظ استفاده می کند (برای جلوگیری از تداخل).

③ برای مدل های ولتاژ بالا (6 کیلوولت)، یک اتاق توزیع فشار قوی جداگانه باید مطابق با GB ساخته شود. استاندارد 50060 و علائم هشدار دهنده فشار قوی باید نصب شود.

• ایمنی مکانیکی:

① ظرفیت باربری پایه نصب برای واحد نباید کمتر از 1.2 برابر وزن باشد. از واحد (به عنوان مثال، برای یک واحد 3500 کیلوگرمی، نباید کمتر از 4200 کیلوگرم باشد)، برای جلوگیری از سیم کشی ATS شل شدن در اثر لرزش

② روکش های محافظ باید روی قسمت های چرخان (پنکه ها، کوپلینگ ها) نصب شود و اکیداً ممنوع است. آنها را در حین کار جدا کنید.

③ مخزن سوخت باید به طور مستقل تنظیم شود (حداقل 10 متر دورتر از واحد)، مجهز به سطح مایع باشد. زنگ هشدار (برای جلوگیری از سرریز روغن)، و نباید به شعله های آتش نزدیک باشد.

• پیکربندی حفاظت در برابر آتش:

① محل نصب مجهز به 2 کپسول آتش نشانی پودر خشک 4 کیلوگرمی ABC (≤5 متر دورتر از واحد) است. برای مدل های پرفشار، یک کپسول آتش نشانی CO2 اضافی ارائه شده است.

② یک طرح حفاظت از آتش برای خاموش شدن خودکار (مانند قطع کردن روغن از راه دور از طریق APP در مواقع آتش سوزی) ایجاد کنید، و هر سه ماه یک بار تمرین انجام دهید.

2. ایمنی عملیاتی (ترکیب اتوماتیک و دستی)

• مورد نیاز پرسنل:

① اپراتورها باید توسط Kecheng آموزش ببینند و با تنظیمات پارامتر کنترلر و خاموش شدن اضطراری آشنا باشند. عملیات پرسنل بدون مجوز از تغییر پارامترهای عملیات خودکار منع می شوند.

②هنگام کار از راه دور، لازم است تأیید شود که هیچ پرسنلی در محل (مانند تعمیر و نگهداری) وجود ندارد. از صدمات ناشی از عملکرد نادرست جلوگیری کنید.

• موارد منع عمل:

① قطع منبع تغذیه کنترلر در حین کارکرد خودکار اکیداً ممنوع است (که ممکن است جلوگیری از راه اندازی خودکار).

② آستانه حفاظت را تغییر ندهید (مانند افزایش حفاظت دمای آب تا 100 ℃) برای جلوگیری از آسیب به واحد

③ عملیات از راه دور در هنگام رعد و برق ممنوع است. منبع تغذیه کنترلر باید قطع شود (به جلوگیری از برخورد صاعقه).

• واکنش اضطراری:

① خرابی استارت خودکار: ولتاژ باتری (شارژ ناکافی)، سطح سوخت (پر کردن مجدد)، و شبکه برق را بررسی کنید خط تست برق (بدون شلی).

② خطای سوئیچ ATS: به صورت دستی به برق اصلی سوئیچ کنید، سیم کشی ATS (بدون شل بودن) و کنترلر را بررسی کنید پارامترهای همگام سازی (کالیبره مجدد)؛

③ قطع ارتباط از راه دور: ماژول شبکه را در محل بررسی کنید (راه اندازی مجدد)، به شبکه ماهواره ای در راه دور بروید سناریوها، و حالت دستی را زمانی که بازیابی امکان پذیر نیست فعال کنید.

3. حفظ ایمنی (تمرکز بر اجزای تمام اتوماتیک)

• آماده سازی قبل از تعمیر و نگهداری:

① منبع تغذیه اصلی دستگاه را قطع کنید، دریچه سوخت را ببندید و یک علامت هشدار که روی آن نوشته شده است: «زیر تعمیر و نگهداری، شروع نکنید».

② هنگامی که ماژول راه دور خاموش می شود (برای جلوگیری از راه اندازی نادرست)، کنترل کننده به "تعمیر و نگهداری" تغییر می کند. حالت (قفل کردن عملکرد خودکار).

• تعمیر و نگهداری جزء اصلی:

① کنترل کننده: گرد و غبار را (با هوای فشرده 0.2 مگا پاسکال) هر ربع تمیز کنید، پارامترها را کالیبره کنید (مانند آستانه تشخیص شبکه)، و APP را به آخرین نسخه به روز کنید.

② ATS: تماس ها را هر شش ماه یکبار بررسی کنید (برای عدم فرسایش، از کاغذ سنباده ریز برای صیقل دادن برای فرسایش استفاده کنید) و تست کنید عملکرد سوئیچینگ (دستی و خودکار هر سه بار).

③ ماژول راه دور: آنتن (بدون شل بودن)، اتصال شبکه (قدرت سیگنال ≥-80 DBM) را هر سه ماه یکبار بررسی کنید، و ارتباط ماژول ماهواره ای را تست کنید (دستورالعمل های تست را ارسال کنید).

• تعمیر و نگهداری حرفه ای

① تعمیر و نگهداری موتور و ژنراتور از رویه های منظم پیروی می کند. پس از تعمیر و نگهداری، عملکرد شروع خودکار باید آزمایش شود (برای اطمینان از اینکه هیچ تاثیری وجود ندارد).

② برای مدل های ولتاژ بالا (6 کیلو ولت)، هر سال، مهندسان دارای گواهی ولتاژ بالا Kecheng برای آزمایش از سایت بازدید می کنند مقاومت عایق و پارامترهای حفاظت رله برای اطمینان از ایمنی ولتاژ بالا.

جدول تناوبی تعمیر و نگهداری و سرویس (انحصاری تمام اتوماتیک)
